Kanuni ya kufanya kazi ya 4We6 Series solenoid mwelekeo valve

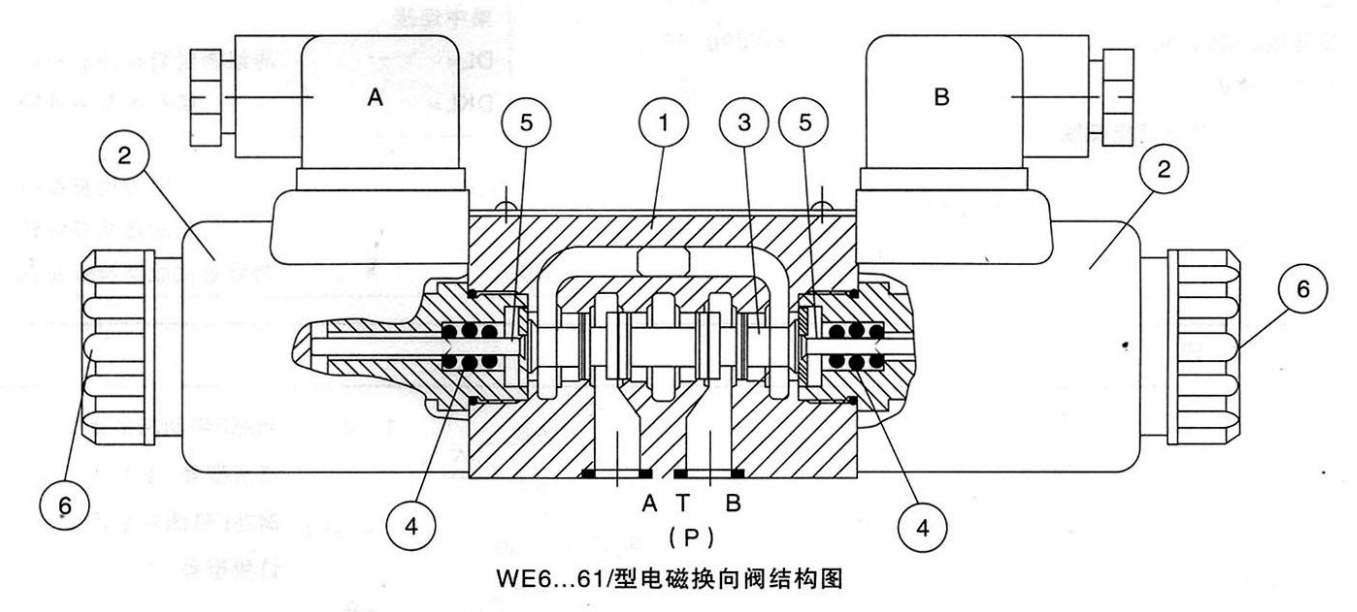

Uchambuzi wa miundo:

We6 .... .61/aina ya solenoid valve inaonyeshwa sana na screw ya moja kwa moja ya nyuzi za mshono wa mwongozo wa sumaku na nyuzi za mwili wa valve, na msukumo unaotokana na elektroni wakati umewezeshwa na kufyonzwa moja kwa moja huendesha moja kwa moja Valve ya mwelekeo wa mwelekeo ili kufanya harakati za mwelekeo. Udhibiti wa mtiririko wa mafuta kuanza, simama na ubadilishe mwelekeo. Valve inaundwa sana na mwili wa valve (1), solenoids moja au mbili (2), spool (3) na chemchem moja au mbili za kuweka upya (4). Wakati solenoids hazina nguvu. Spool (3) hufanyika katika msimamo wa upande wowote au wa kuanzia (isipokuwa kwa valves za aina ya mapigo) na chemchem za kuweka upya (4). Kitendo cha spool 3) kinagunduliwa na solenoid 2). Wakati solenoid (2) inapowezeshwa, nguvu ya solenoid inachukua hatua kwenye spool (3) kupitia fimbo ya kushinikiza (5) kuisukuma kutoka nafasi ya kupumzika hadi nafasi inayotaka ya kufanya kazi. Mafuta hufanywa kupita kutoka p kwenda a na b hadi t au kutoka p hadi b na a hadi t. Wakati solenoid imeondolewa, spool (3) inasukuma nyuma kwa msimamo wa asili na chemchemi ya kuweka upya (4 ).

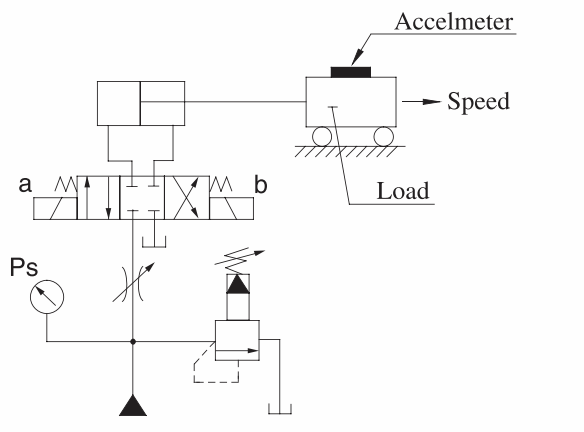

Mchoro wa Maombi:

Kama inavyoonekana kutoka kwenye mchoro hapo juu, solenoid inayobadilisha valve inadhibiti upanuzi na contraction ya silinda, na hivyo kufikia madhumuni ya kudhibiti mwelekeo wa mzigo. Throttle valve kurekebisha kasi ya kuingiza mafuta ya silinda na kurudi, ili kurekebisha kasi ya hatua ya mzigo. Katika nafasi ya kuweka misaada iliyounganishwa nyuma kwenye tank, ili kudhibiti shinikizo la mfumo, kuzuia uharibifu wa mfumo wa vifaa vya majimaji na bomba.
